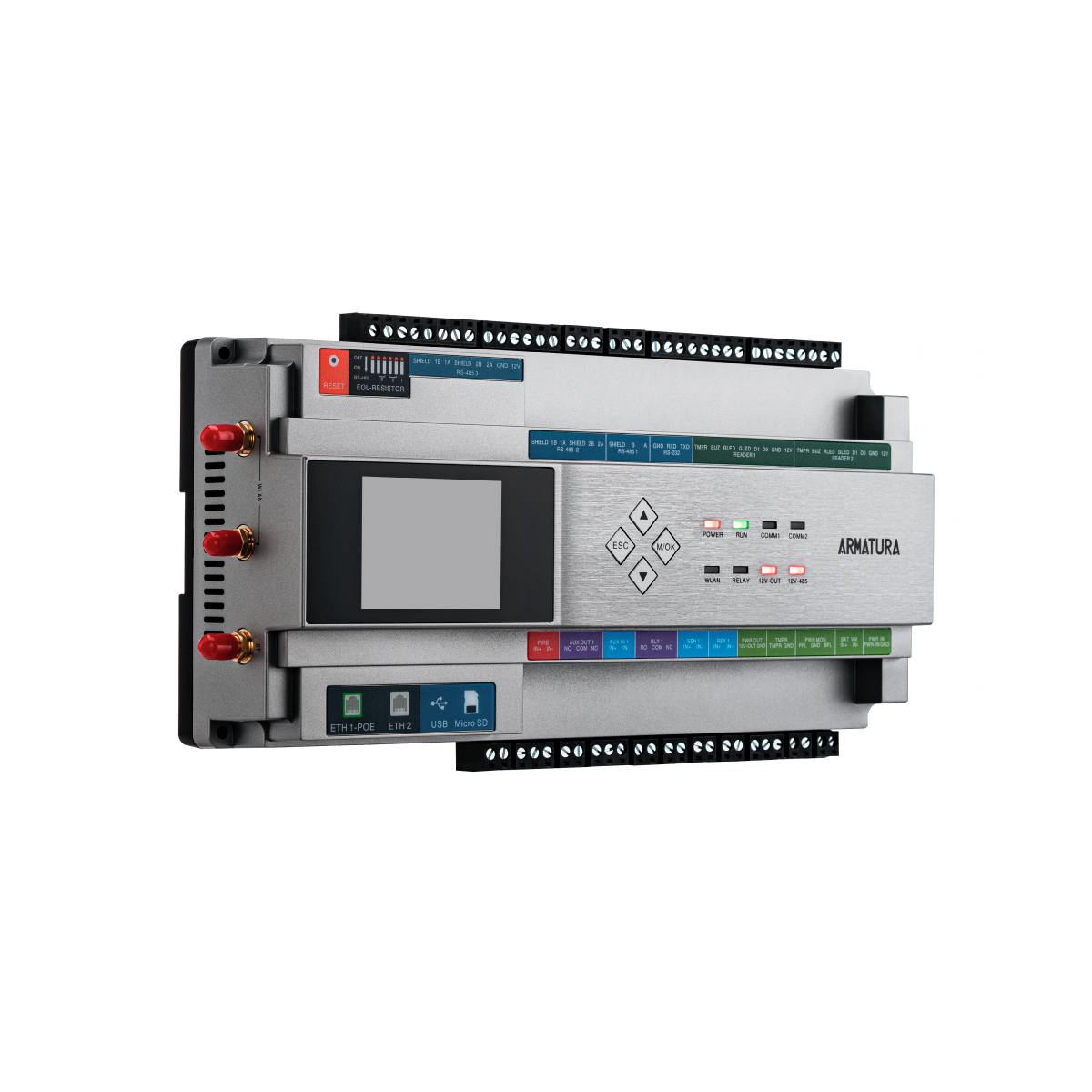

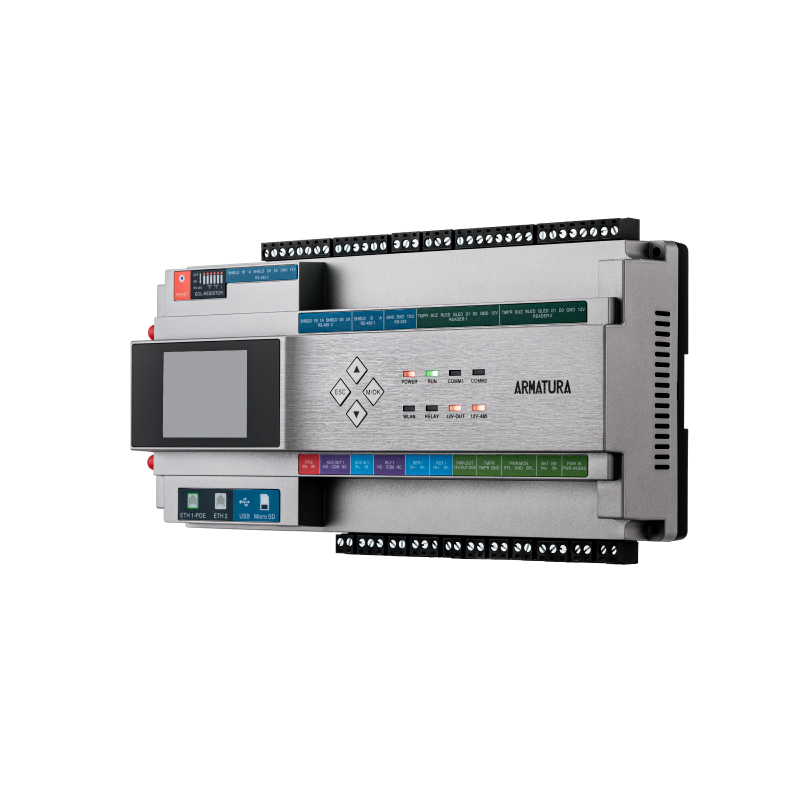

アルマトゥーラ AHSC-1000 |IPベースのコアコントローラ

Parameters

AHSC-1000

一次電源	PoE 802.3at / 12-24 Vdc +/-20%、最大550 mA(リーダー電流は含まれません)
プライマリホスト通信	イーサネット:100Base-TX コントローラからサーバおよびコントローラ間の通信のための256ビットAES*対称暗号化
セカンダリホスト通信	Bluetooth 5.2
第3ホスト通信	Wi-Fi IEEE 802.11ac 5GHz、または 2.4GHz/5GHz IEEE 802.11n コントローラからサーバおよびコントローラ間の通信のための256ビットAES*対称暗号化
イーサネットネットワーク接続	ポート 1:イーサネット:100Base-TX ポート 2: イーサネット: 100Base-TX (ポートフェイルオーバー用に設定可能)
RS-485接続	ポート1:ArmaturaRS-485 / OSDP V2.2 ポート2:ArmaturaRS-485 / OSDP V2.2 ポート3:ArmaturaRS-485 / OSDP V2.2 (ポート 2 と 3 専用のポート冗長性用に設定可能)
ポート数	2 * TCP/IP(IPv4 & IPv6) 3 * RS-485 2 ウィーガンド 1 RS-232
入力	4つの状態の監視、抵抗値(5%の許容誤差)、ノーマルオープン接点:1.2k、2.2kを使用します。4.7kまたは10k ノーマルクローズコンタクト:1.2k、2.2kを使用します。4.7kまたは10k 専用パネルタンパーIO入力* 壊滅的な状況のための専用マイクロチップ制御火災警報器IO入力とREX入力
出力	1リレー、1* Form-C、ドライ接点付き
ノーマルオープン接点定格	5A @ 30Vdc抵抗性
ノーマルクローズ接点定格	5A @ 30Vdc抵抗性
オンボードモニター	デュアルファームウェアサポート、アクセス制御モード(標準)およびエレベーター制御モード(オプション、アクティベーションには追加のライセンスが必要)
オンボードWebサーバー	システム構成と管理のためのWebSever コントローラーステータスモイントリングのダッシュボード、デバイスファームウェアのスワッピング(アクセス制御モード/エレベーター制御モード)、デバイス接続ステータスの監視と構成、パフォーマンスステータス、サーバプライマリコントローラ設定、ネットワークステータスの監視と設定、 IPアクセスフィルタ、SSL/TLS証明書設定、アクセスログのエクスポート、コントローラのリセット、デバッグステータスの監視、操作ログの監視、ユーザー管理、日付と時刻の設定、夏時間の設定、 NTPサーバ設定、一般ステータス、コントローラ情報
RFIDカード容量	メインコントローラーとして:800,000(ストレージ) ドアユニットとして:400,000(1:N)/ 800,000(1:1)
RFIDカード番号の最大長	最大256ビットのカード番号長をサポート
モバイルクレデンシャルの容量	400,000 (1:N) (Bluetooth) 400,000 (1:N) (NFC) 400,000 (1:N) (ダイナミック QR コード)
指紋容量	プライマリコントローラとして:100,000(ストレージ) ドアユニットとして:50,000 (1:N) / 100,000 (1:1)
顔の容量	プライマリコントローラとして:100,000(ストレージ) ドアユニットとして:5,000(1:N)/100,000(1:1)
手のひらの容量	プライマリコントローラとして:5,000(ストレージ) ドアユニットとして:3,000(1:N)/5,000(1:1)
トランザクションバッファ	5,000,000 イベント
アクセスレベル	100,000レベル
オンボードアクセスポイント制御	機内アクセスポイント1台
オンボードリーダーのサポート	2 (OSDP over RS-485) または 2 (Wiegand) オンボード IO 付き
最大アクセスポイント数	129台(TCP/IP接続によるAHDU-1460モジュール32個付き) 97 (RS-485 接続経由で Armatura RS-485 を介した 24 個の AHDU-1460 モジュールを搭載)
最大読者数	258 (TCP/IP 接続による 32 個の AHDU-1460 モジュール付き) 194 (RS-485 接続経由で Armatura RS-485 を介した 24 個の AHDU-1460 モジュールを使用)
最大入力数	12,801 (AHSC-1000 オンボード IO と TCP/IP 経由の 32 個の AHDU-1460 モジュール付き接続 + RS-485 接続経由の OSDP 経由の 792 個の AHEB-1602 IO 拡張ボード)
最大出力	12,801 (AHSC-1000 オンボード IO と TCP/IP 経由の 32 個の AHDU-1460 モジュール付き接続 + RS-485 接続経由の OSDP 経由の 792 個の AHEB-1602 IO 拡張ボード)
最大IOボード (アクセス制御モード)	792個(ArmaturaRS-485接続による24個の直接接続 + TCP/IP接続によるAHDU-1460モジュール経由768個)
最大IOボード (エレベータ制御モード)	8個AHEB-1616(ArmaturaRS-485接続による直接接続) 最大128階用管理 16個AHEB-0808(ArmaturaRS-485接続による直接接続) 最大128階用管理 24個* AHEB-1602(ArmaturaRS-485接続による直接接続) 最大48階用管理
最大 DU モジュール数	32個(AES-256およびTLS1.2エンドツーエンドのセキュアチャネルとの1 * TCP / IP通信) 24個(Armatura RS-485とAES-256エンドツーエンドのセキュアチャネル通信)
