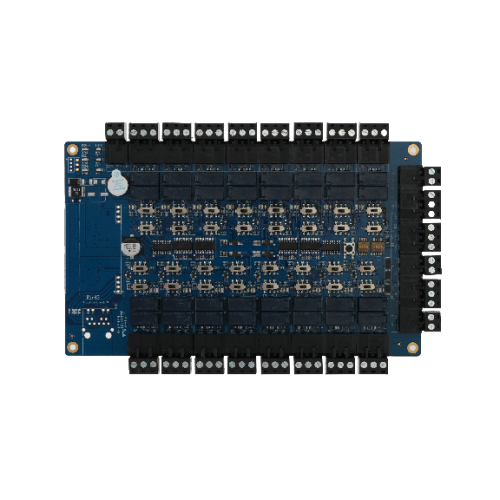

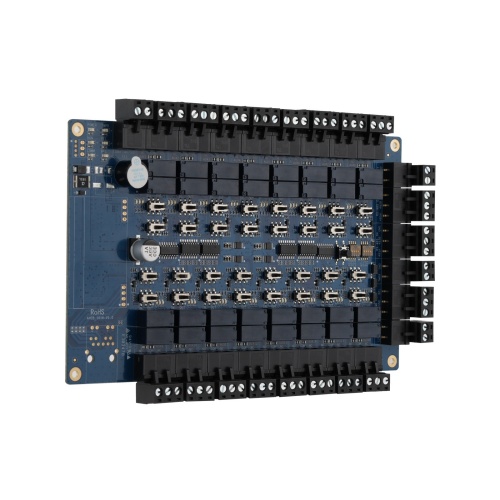

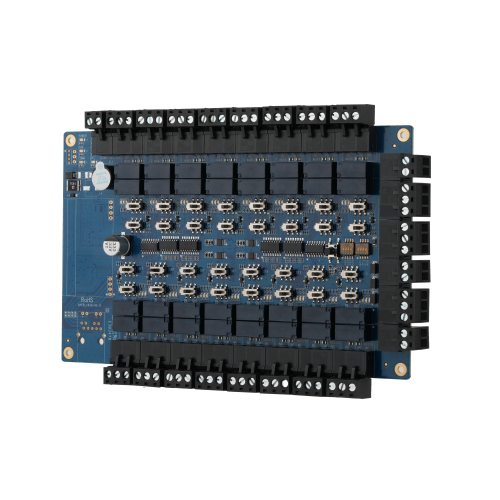

AHEB-1616

Parameters

AHEB-1616

一次電源	12 - 24 VDC ± 20%、最大550 mA
オンボードファームウェア	アクセス制御モードとエレベータ制御モード用のデュアル機能ファームウェア (AHSC-1000 / AHDUシリーズコントローラ設定による自動動作モードスワップ)
RS-485接続	入力:RS-485規格/ OSDP V2.2 (AHSC-1000/AHDUシリーズコントローラ通信専用) 出力:RS-485規格/ OSDP V2.2 (AHEBシリーズI/O拡張ボード通信専用)
ポート数	1 * RS-485 16設定可能なI/Oポート(AUX IN/OUT) 1 電源入力(PWR IN) 1 電源出力(PWR OUT) 1 電源検出(AC障害) 1 バックアップバッテリー検出(BAT障害) 1 タンパー入力(TMPR) 1 *リセットボタン
入力	最大16入力(設定可能) 4つの状態監視、抵抗値(5%の許容誤差)、ノーマルオープン接点:1.2k、2.2kを使用します。4.7kまたは10k ノーマルクローズコンタクト:1.2k、2.2kを使用します。4.7kまたは10k
出力	最大16リレー(設定可能) 16* ドライコンタクト付き Form-C」
AHSC/AHDUインターフェース(アクセス制御モードおよびエレベータ制御モード)
RS-485プロトコル	AES-128、OSDP V2セキュアチャネル
OSDP モード	9600-115200 bps、OSDP V2.2、非同期、半二重、1スタートビット、8データビット、1ストップビット。
最大サポートフロア (エレベータ制御モード)	最大128階管理、組み合わせ時推奨される構成: AHDU-1260コントローラー1個と8個* AHEB-1616(ArmaturaRS-485接続による直接接続) 注:AHSC-1000およびAHDUシリーズコントローラーのすべてのリレーポート(火災警報ポートを除く)は、フロア管理に利用できます
アドバンスドエレベーター制御機能	はいサポート:自動フロア選択、フロア選択履歴のログ記録
一般エレベーター制御機能	はい
データ入力	OSDP標準に対応しています。最大ケーブル長:3937フィート(1200m)
ケーブル要件
電源とリレー	12 - 24 VDC ± 20%、最大550 mA
RS-485ポート	ドレインワイヤーとシールド付きツイストペア1本、抵抗120オーム、22-18AWG、最大ケーブル長:3937フィート(1200m)
メカニカル
寸法	幅7.6インチ x 長さ4.6インチ x 高さ0.7インチ(193 x 116 x 17.5mm)
重量	224.5g(7.9オンス)
マウンティング	壁掛け
環境
温度	-4°F~131°F(-20°C~55°C)、動作および保管
湿度	0-95%RHNC
認証	CE、FCC、RoHS、UL294、IEC EN/BS EN 60839 グレード 4
セキュリティ評価	認定されたEAL6+暗号化チップセットで暗号化されたデータストレージ
ソフトウェアインターフェース
サポートされているソフトウェア	Armatura One セキュリティシステム
